Guida al sistema

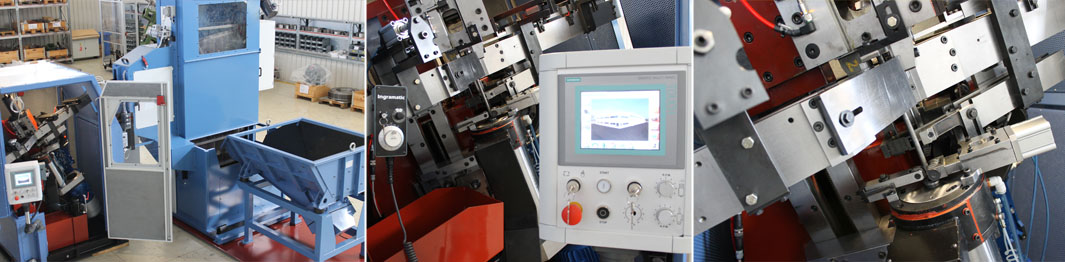

Ogni rullatrice del programma INGRAMATIC è di nuova e più moderna concezione, basata su innovativi criteri progettuali e costruttivi, fornisce soluzioni adeguate alle nuove esigenze del mercato quali la rullatura dopo trattamento termico di acciai speciali, leghe di alluminio, titanio, superleghe e laminazione di profili complessi.

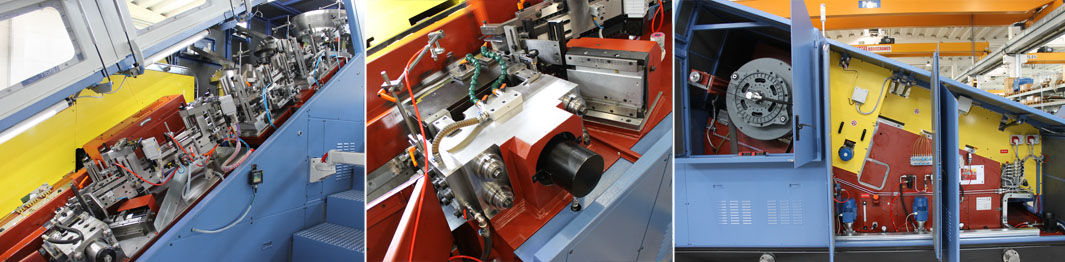

STABILITÀ E RESISTENZA: le nuove strutture progettate su CAD 3D e analizzate con programmi FEM, garantiscono massima rigidità in qualsiasi condizione di sollecitazione.

AFFIDABILITÀ
: materiali di alta qualità e certificati, lavorazioni meccaniche curate e realizzate sui modernissimi centri di lavoro FMS delle aziende del gruppo, componenti di massimo livello qualitativo, controlli e collaudi severissimi, sono garanzia di durata nel tempo, di riduzione delle esigenze di manutenzione e di perfetta intercambiabilità dei pezzi.

MODULARITÀ: dispositivi di assemblaggio di una o due rondelle, sistemi automatici integrati per l’alimentazione ed il caricamento di pezzi e rondelle, soluzioni speciali per le selezioni di particolari privi di appoggio in guida (viti prigioniere); abbiamo la soluzione giusta per ogni vostra esigenza.

SEMPLICITÀ DI REGOLAZIONE: regolazione servoassistita delle guide con memorizzazione della posizione, volantino elettronico per la ricerca della fase dei pettini, bloccaggio idraulico del portautensile, nuova culla basculante del portautensili a regolazione semplificata, regolazioni manuali con eliminazione delle chiavi: ogni operazione di messa a punto è resa semplice, accessibile ed ergonomica.

TECNOLOGIA: lubrificazione idrostatica della slitta, doppia introduzione con nuovo meccanismo di movimento, pannello operatore Touch Screen TFT a colori, motori brushless passo passo, rilevatori di posizione magnetici digitali, nuovi inverter vettoriali ad altissimo rendimento: le tecnologie più moderne disponibili sono state applicate per ridurre i tempi di messa a punto e migliorare il rapporto uomo-macchina.

SICUREZZA: “sicurezza attiva” garantita da apparecchiature di controllo sforzi, da sistemi per lo scarto pezzi non conformi, da sensori per il controllo della fasatura degli introduttori per evitare il ritorno della vite tra i pettini. “Sicurezza passiva” ottenuta grazie all’uso di cabine integrali insonorizzate, protezioni di tutti gli organi in movimento, applicazione di microinterruttori e barriere di protezione.

ingramatic, guida al sistema, rullatrici, caratteristiche, motorizzazione, introduttore, pettini, pezzo, sottotesta, rullatura, macchina, velocità potenza, motore, massa, peso, smussatrici, cono, dimensioni, inserti, RP12, RP22, RP22-R1, RP320, RP320-R1, RP420, RP420-R1, RP520, RP520-R1, RP620, RP620-R1, RP72-L, RP72-L-R1, RP820, RP92, SMP12, SMP16, SMP22
  RULLATRICI
CARATTERISTICHE RP020 RP120 RP220 RP220-R1 RP320 RP320-R1 RP420 RP420-R1 RP420-L RP420-L-R1
Sistema di motorizzazione         M M M M M M
Introduttore singolo singolo singolo singolo singolo singolo singolo singolo singolo singolo
PETTINI EU   TR1 TR2 TR2 TR3 TR3 TR4 TR4 TR5 TR5
Lunghezza pettine fisso mm 38 85 115 115 130 130 150 150 190 190
Lunghezza pettine mobile mm 45 95 130 130 150 150 170 170 210 210
Spessore pettine mm 12 25 30 30 40 40 40 40 40 40
Altezza pettine mm 32 65 65 65 102.5 102.5 122.5 122.5 122.5 122.5
PETTINI US 00/000 W1015 W10 W10 - - W20 W20 W30 W30
Lunghezza pettine fisso mm 44.5/38.1 88.9 107.95 107.95 - - 152.4 152.4 190.5 190.5
Lunghezza pettine mobile mm 50.8/45.2 101.6 127 127 - - 171.45 171.45 215.9 215.9
Spessore pettine mm 17.46/12 20.64 23.8 23.8 - - 30.15 30.15 42.86 42.86
Altezza pettine mm 32 65 65 65 - - 122.5 122.5 122.5 122.5
PEZZO
Filettatura mm M1 - M3 M2 - M6 M3 - M8 M3 - M8 M4 - M10 M4 - M10 M6 - M12 M6 - M12 M8 - M14 M8 - M14
Lunghezza sottotesta mm 50 100 100 100 140 140 180 180 160 160
Lunghezza rullatura mm 30 62.5 62.5 62.5 100 100 120 120 120 120
MACCHINA
Velocità fino a (rpm)° No 450 600 410 300/410** 330 300/330** 260 220/260** 260 220/260**
Potenza motore KW 4 11 15 15 15 15 18.5 18.5 18.5 18.5
Massa netta Kg 1.000 3.800 4.000 5.000 7.300 8.000 7.300 8.500 8.000 8.700
  RULLATRICI
CARATTERISTICHE RP520 RP520-R1 RP620 RP620-R1 RP720 RP720-R1 RP820 RP920
Sistema di motorizzazione M M M M M M M M
Introduttore double double double double double double double double
PETTINI EU TR5 TR5 TR6 TR6
Lunghezza pettine fisso mm 190 190 230 230 280 280 381 483
Lunghezza pettine mobile mm 210 210 255 255 305 305 405 508
Spessore pettine mm 50 50 50 50 50 50 57 62
Altezza pettine mm 152.5 152.5 152.5 152.5 162.5 162.5 177.5 182.5
PETTINI US W30 W30 W40 W40 W50 W50 W60 W70
Lunghezza pettine fisso mm 190.5 190.5 228.6 228.6 279.4 279.4 381 482.6
Lunghezza pettine mobile mm 215.9 215.9 254 254 304.8 304.8 406.4 508
Spessore pettine mm 42.86 42.86 42.86 42.86 49.2 49.2 55.55 61.9
Altezza pettine mm 152.5 152.5 152.5 152.5 162.5 162.5 177.5 182.5
PEZZO
Filettatura mm M8 - M14 M8 - M14 M10 - M16 M10 - M16 M14 - M20 M14 - M20 M18 - M27 M20 - M33
Lunghezza sottotesta mm 250 250 250 250 300 200* 330 330
Lunghezza filettatura mm 150 150 150 150 160 160 175 180
MACCHINA
Velocità fino a (rpm)° No 180 150/180** 160 120/160** 120 100/120** 100 80
Potenza motore KW 22 22 30 30 45 45 55 75
Massa netta Kg 10.000 12.000 10.500 12.500 15.000 17.300 20.000 45.000
ingramatic, guide to the system, guide to the system Ingramatic, thread rolling machines, characteristics, Motorized, Starter Unit, Fixed die , Moving die,  Blank, Shank, Thread, macchine, Speed Range, motore, mass, pointing machines, Cone, dimension , Inserts, RP12, RP22, RP22-R1, RP320, RP320-R1, RP420, RP420-R1, RP520, RP520-R1, RP620, RP620-R1, RP72-L, RP72-L-R1, RP820, RP92, SMP12, SMP16, SMP22
SMUSSATRICI
PEZZO SMP12 SMP16 SMP22
Diametro - Ø mm 5 - 12 8 - 16 10 - 22
Lunghezza mm 130 200 300
MACCHINA
Velocità fino a (rpm)° Prod./1’ 220 180 130
Velocità di rotazione Giri/1' 0 - 8000 0 - 8000 0 - 6000
Potenza motore KW 7,5 11 15
Dimensione cono ISO 30 40 40
Dimensione inserti mm 11x11 16x16 16x16
Massa netta Kg 2.800 3.900 4.500

(M) Fase dei pettini motorizzata & introduzione con servomotori
(*) La massima lunghezza può essere realizzata con un’attrezzatura opzionale.
(**) Con utilizzo delle guide by-pass (viti senza rondelle).
I dati presenti nella pagina non sono impegnativi da parte nostra in quanto possono variare per miglioramenti tecnici.
